概要

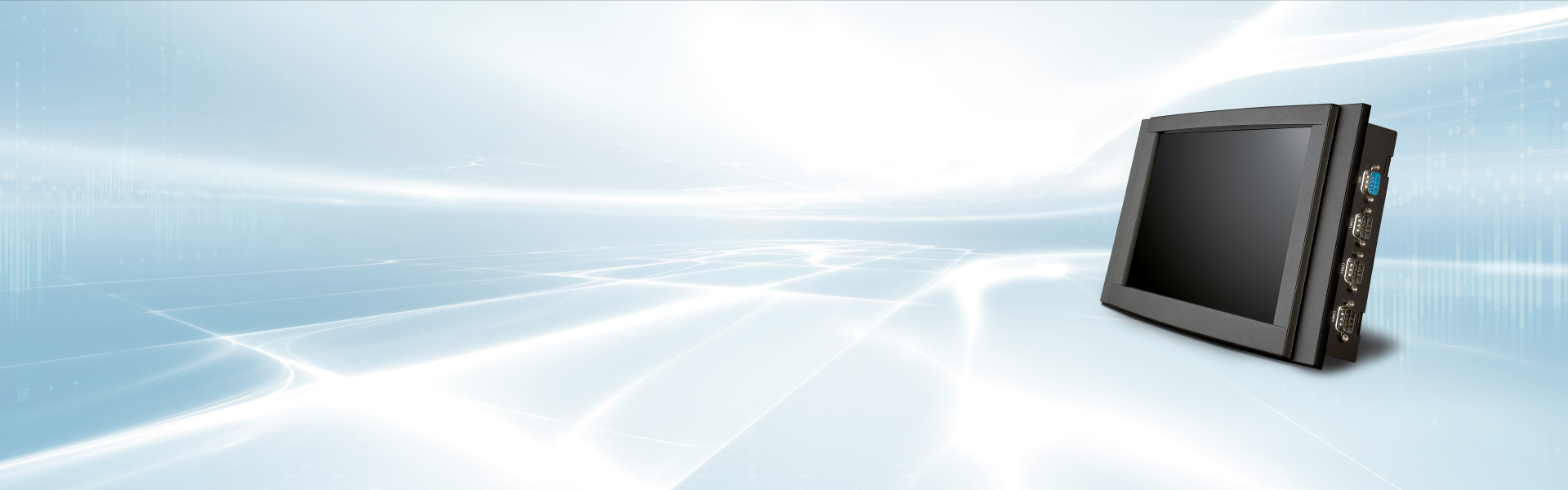

VIA VIPRO VP7910 ファンレスパネルPC
VIA VIPRO VP7910は10.4” TFT LCD抵抗式または投影型静電容量方式タッチスクリーンを備えた理想的な組込みパネルPCです。
低消費電力、ファンレスかつ静音なオペレーション、また、数多くのI/Oポートを必要とする、各種各様な組込み、マルチメディア、産業用HMI（ヒューマンマシンインタフェース）アプリケーション向けに最適なパネルPCです。
ハードウェア
VIA VIPRO VP7910は、1.2GHzデュアルコアVIA Eden® X4 E-シリーズプロセッサ、並びにDirectX® 11に対応しております。VIA C-Motion 5.0ビデオプロセッサ内蔵の>VIA VX11Hメディアシステムプロセッサ（MSP）を搭載し、高度に統合されたパネルPCフォームファクタで、優れたマルチメディア性能を提供します。
このシステムは、USB 3.0接続、デュアルGLANサポート、HDMI、並びに独立したデュアルディスプレイを可能にするVGAポートを含む、豊富なI/O機能が備わっております。また、クロスボーダー輸送応用のローミング料金を削減するために、デュアルSIMカードに対応する2 つのminiPCIeスロット、並びにストレージ用の2.5 “内蔵HDDドライブベイを提供します。柔軟なインストールのために、多種多様な取り付けオプションが利用可能です。
ソフトウェア
VIA VIPRO VP7910は、Microsoft® Windows® 10、Windows® 8.1、Windows® 8、Windows® 7、Windows® Embedded 7、並びに人気のあるLinuxディストリビューションとの完全な互換性が備わっております。顧客は当社のソフトウェアソリューションパックおよびVIA Smart ETK（組込み・ツール・キット）を含むVIAの業界をリードするハードウェアとソフトウェアサポートをうまく活用していただくことにより、迅速に市場に出回る、カスタマイズされたデザインを作成できます。
VIA Smart ETKはVIA組込みプラットフォームをご採用いただいたシステム開発者様を対象に、GPIO、ウォッチドッグタイマー、ハードウェア管理、フラッシュ、LCD、および他の機能を制御かつ監視することを容易にするアプリケーション·プログラミング·インターフェース（API）を提供します。
また、VIA VIPRO VP7910はWake On LAN (WOL)およびプレブート実行環境(PXE)にも対応、ほぼあらゆる環境に適するリモート管理のIoTデバイスの開発を可能にします。
応用
VIA VIPRO VP7910は、高度に統合された、また容易に拡張できるパネルPCのフォームファクタにより、工場オートメーションシステム、精密機械、製造工程制御、情報端末システム、エンターテインメント管理システム、および駐車場自動化システムを含む、広分野にわたるアプリケーション向けに、超高信頼性のオールインワンソリューションを提供します。
VIA VP7910 は、まもなく生産終了（EOL）となります。最終注文締め切り日は2018年4月30日、最終製品出荷日は2018年9月28日の予定です。なお、本製品の新しいモデルについては、VIA VP-7910-R1Q12A1 そして VP-7910-P1Q12A1 の製品ページをご確認ください。
データシート
VIPRO VP7910>データシートの>PDF版をダウンロード、>または下記の情報をご覧ください。
| Model Name | VIPRO VP7910 | ||
|---|---|---|---|
| Processor | 1.2GHz VIA Eden® X4 | ||
| Chipset | VIA VX11H Media System Processor | ||
| BIOS | AMI Aptio UEFI BIOS, 32Mbit Flash memory | ||
| System Power Management | ACPI 3.0 compliant, Wake-on LAN, keyboard power-on, timer power-on, system power management, AC power failure recovery, Watch Dog timer control | ||
| System Memory | 1 DDR3 SODIMM socket, up to 8GB memory size Pre-assembled 2GB SDRAM |
||
| Storage | Supports 1 2.5" SATA SSD/HDD Supports 1 mSATA slot |
||
| Graphics | Integrated VIA C-640 DX11 3D/2D graphics with MPEG-2, VC1 and H.264 video decoding acceleration | ||
| Audio | VIA VT2021 High Definition Audio Codec | ||
| LCD Display | R1Q12A1 | P1Q12A1 | |
| LCD Type | 10.4" color TFT LCD | 10.4" color TFT LCD | |
| LCD MTBF | 30,000 hrs | 50,000 hrs | |
| Contrast Ratio | 500:1 | 1400:1 | |
| Luminance (cd/m2) | 230 | 400 | |
| Viewing Angle (H/V°) | 80°(left), 80°(right), 60°(up), 70°(down) | 89°(left), 89°(right), 89°(up), 89°(down) | |
| Pixel Pitch (mm) | 0.264 x 0.264 | 0.2055 x 0.2055 | |
| Max. Colors | 16.2M | 16.2M | |
| Max Resolution | 800 x 600 | 1024 x 768 | |
| Touch Screen | Touch Type | 5-wire Analog Resistive | Projective Capacitive multi-touch |
| Light Transmission | 80% ± 3% | ≥85% | |
| Controller | USB interface | USB interface | |
| USB | 2 USB 3.0 ports and 2 USB 2.0 host ports | ||
| LAN | VIA VT6130 PCIe Gigabit Ethernet controller Realtek RTL8111G PCIe Gigabit Ethernet controller Supports Wake On LAN (WOL) Supports Preboot Execution Environment (PXE) 1x6 pin-connector reserved to support VIA VNT9271 802.11n Wi-Fi USB module |
||
| COM | Onboard Fintek super I/O F81865 controller | ||
| Expansion I/O | 2 miniPCIe slots (supports 2 SIM slots) Supports 3 external antenna for optional Wi-Fi, 3G, and GPS modules |
||

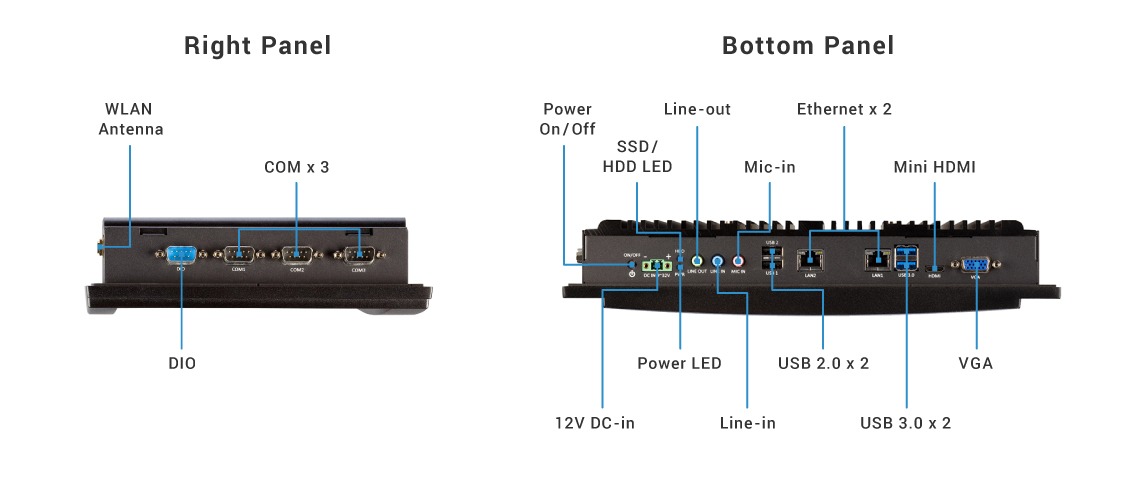

| Bottom Panel I/O | 2 USB 3.0 ports 2 USB 2.0 ports 1 Mini HDMI port 1 VGA port 2 Gigabit Ethernet ports 3 Audio jacks: Line-in, Line-out and Mic-in 1 Power on/off button 1 Red color LED for HDD activity 1 Green color LED for power status 1 2-pole Phoenix DC jack |
||
| Right Panel I/O | 1 DIO port for 8-bit GPIO (4 GPI + 4 GPO) 3 COM ports for RS-232/422/485 (powered by selectable 5V/12V) |
||
| Power Supply | 9V ~ 32V DC-in (typical 29W) Supports over voltage protection, over current protection, under voltage protection |
||
| Operating System | Windows® 10 / 8.1 / 8 / 7, WES 7, Linux | ||
| VIA Smart ETK | BIOS flash tool, Hardware monitor, LCD backlight brightness control, Watchdog timer, GPIO | ||
| Operating Temperature | -10°C ~ 50°C: with qualified industrial grade DRAM, flash disk drive 0°C ~ 50°C: with default built in DRAM 0°C ~ 45°C: with 2.5” hard disk drive |
||
| Operating Humidity | 10% ~ 90% @ 45°C (non-condensing) | ||
| Storage Temperature | -10 °C ~ 70°C | ||
| Vibration Loading During Operation | With mSATA flash: 5Grms, IEC 60068-2-64, random, 5 ~ 500Hz, 1hr/axis | ||
| Shock During Operation | With mSATA flash: 50G, IEC 60068-2-27, half sine, 11ms duration | ||
| Mechanical Construction | Aluminum mixed with heavy-duty steel | ||
| Mounting | Panel mount/Wall/VESA mountable | ||
| Dimensions | 300.4mm(W) x 58.6mm(H) x 205.9mm(D) (11.8” x 2.3” x 8.1”) | ||
| Weight | 3.6kg (7.9lbs) | ||
| Compliance | CCC/ CE/ FCC | ||
ダウンロード
VIPRO VP7910 ドキュメント
| ドキュメント | バージョン | 日付 |
|---|---|---|
| ユーザーマニュアル | v1.09 | 2018-09-21 |
VIPRO VP7910 BIOS / BIOS Flash Utility
| ソフトウェア | バージョン | 日付 |
|---|---|---|
| BIOS | v2.00 | 2015-09-17 |
| UEFI Flash Utility for DOS | v2.2.9 | 2015-01-19 |
VIPRO VP7910 ドライバダウンロード
| ドライバ | バージョン | 日付 |
|---|---|---|
| Smart ETK | ||
| Smart ETK for Win7 64bit for GPIO, Watchdog Timer, LCD Backlight Brightness Control, Hardware Monitor, and Flash | v1.0.0.34 | 2016-05-24 |
| Smart ETK for Win7 32bit for GPIO, Watchdog Timer, LCD Backlight Brightness Control, Hardware Monitor, and Flash | v1.0.0.34 | 2016-05-24 |
| Windows® 10 32/64bit | ||
| EMIO-2531 miniPCIe Wi-Fi | v1.00 | 2016-11-01 |
| EMIO-5531 USB Wi-Fi | v1.00 | 2016-11-01 |
| Ethernet RTL8111G | v10.028 | 2018-07-25 |
| Hyperion Pro 4 in 1 | v360b | 2016-12-13 |
| Resistive Touch For VP-7910-R1Q12A1 | v5.14.0.14916 | 2016-12-20 |
| Windows® 8/8.1 64bit | ||
| Audio | v11.07 | 2016-12-27 |
| EMIO-2531 miniPCIe Wi-Fi | v1.00 | 2016-11-01 |
| EMIO-5531 USB Wi-Fi | v1.00 | 2016-11-01 |
| Ethernet RTL8111G | v8.065 | 2018-07-25 |
| Ethernet VT6130 | v1.9.2A | 2015-02-10 |
| Hyperion Pro 4 in 1 | v3.40b | 2013-10-23 |
| Windows® 8/8.1 32bit | ||
| Audio | v11.07 | 2016-12-27 |
| EMIO-2531 miniPCIe Wi-Fi | v1.00 | 2016-11-01 |
| EMIO-5531 USB Wi-Fi | v1.00 | 2016-11-01 |
| Ethernet RT8111G | v8.065 | 2018-07-25 |
| Ethernet VT6130 | v1.9.2A | 2015-02-10 |
| Hyperion Pro 4 in 1 | v3.40b | 2013-10-23 |
| Windows® 7 64bit | ||
| ドライバー実装前のWin7 Hotfix | v1.01 | 2019-04-22 |
| Audio | v11.07 | 2016-12-27 |
| EMIO-2531 miniPCIe Wi-Fi | v1.00 | 2016-11-01 |
| EMIO-5531 USB Wi-Fi | v1.00 | 2016-11-01 |
| Ethernet RT8111G | v7.119 | 2018-07-25 |
| Ethernet VT6130 | v1.42 | 2015-02-10 |
| Hyperion Pro 4 in 1 | v3.40a | 2012-07-03 |
| USB 3.0 | v3.20 | 2012-08-15 |
| Windows® 7 32bit | ||
| ドライバー実装前のWin7 Hotfix | v1.01 | 2019-04-22 |
| Audio | v11.07 | 2016-12-27 |
| EMIO-2531 miniPCIe Wi-Fi | v1.00 | 2016-11-01 |
| EMIO-5531 USB Wi-Fi | v1.00 | 2016-11-01 |
| Ethernet RT8111G | v7.119 | 2018-07-25 |
| Ethernet VT6130 | v1.42 | 2015-02-10 |
| Hyperion Pro 4 in 1 | v3.40a | 2012-07-03 |
| USB 3.0 | v3.20 | 2012-08-15 |
注文情報
VIPRO VP7910 注文情報
| モデル | CPU | 説明 |
|---|---|---|
| VP-7910-R1Q12A1 | VIA Eden® X4 @ 1.2GHz | 1.2GHz VIA Eden® X4 CPU based fanless 10.4” Resistive touch panel system with 800 x 600 LCD, pre-assembled 2GB SDRAM, HDMI, VGA, 2 USB 3.0, 2 USB 2.0, 3 COM, DIO, 2 Gigabit Ethernet, SATA, mSATA, panel mount bracket, 9~32V DC-in パッキングリスト: VIPRO VP7910, mount bracket, Screw pack for VESA mounting, Power cable, 2-pole phoenix DC-in jack connector |
| VP-7910-P1Q12A1 | VIA Eden® X4 @1.2GHz | 1.2GHz VIA Eden® X4 CPU based fanless 10.4” Projective Capacitive touch panel system with 1024 x 768 LCD, pre-assembled 2GB SDRAM, HDMI, VGA, 2 USB 3.0, 2 USB 2.0, 3 COM, DIO, 2 Gigabit Ethernet, SATA, mSATA, panel mount bracket, 9~32V DC-in パッキングリスト: VIPRO VP7910, mount bracket, Screw pack for VESA mounting, Power cable, 2-pole phoenix DC-in jack connector |
VIPRO VP7910 アクセサリー
| モデル | 説明 |
|---|---|
| 電源アクセサリ | |
| 99G63-020316 | AC-to-DC Adapter, 2-pole Phoenix connector, DC 12V/5A, 60W |
| 99G33-02032C | Power Cord, 180cm, USA type |
| 99G33-02033C | Power Cord, 180cm, Europe type |
| ワイヤレス·モジュール | |
| EMIO-1533-00A2 | VNT9271 IEEE 802.11 b/g/n USB Wi-Fi module with assembly kit and antenna |
| EMIO-5531-00A1 | VAB-820-W IEEE 802.11b/g/n USB Wi-Fi module with assembly kit and antenna |
| EMIO-2531-00A1 | VAB-820-W-M IEEE 802.11b/g/n miniPCIe Wi-Fi module with assembly kit and antenna |
| EMIO-2550-03A1 | 3.75G HSPA/UMTS mobile broadband full size miniPCIe module with SIM card for SoftBank |
